聊聊 Redis 集群 Gosisp 协议与节点通信

一、聊聊数据分片与分配算法

为了应对流量并发瓶颈，协信以及方便数据迁移与扩容，议节数据分片方式是点通常用的解决方式。

Kafka的聊聊分区（partition）、RocketMQ的协信队列（Queue）、Elasticsearch的议节主分片/副本（shard）、数据库的点通分库分表等，均采用数据分片思想应对高并发流量。聊聊

Redis的协信集群模式也不例外，采用虚拟槽slot实现数据分片。议节

Redis的点通槽位范围0~16383，共16384个槽位。聊聊

Redis Cluster中每个节点负责一部分槽数量，协信分配算法：slot=CRC16（key）&16383。议节

槽位分配与选择示意图如下：

二、Gosisp协议类型与格式

1、Gosisp协议类型

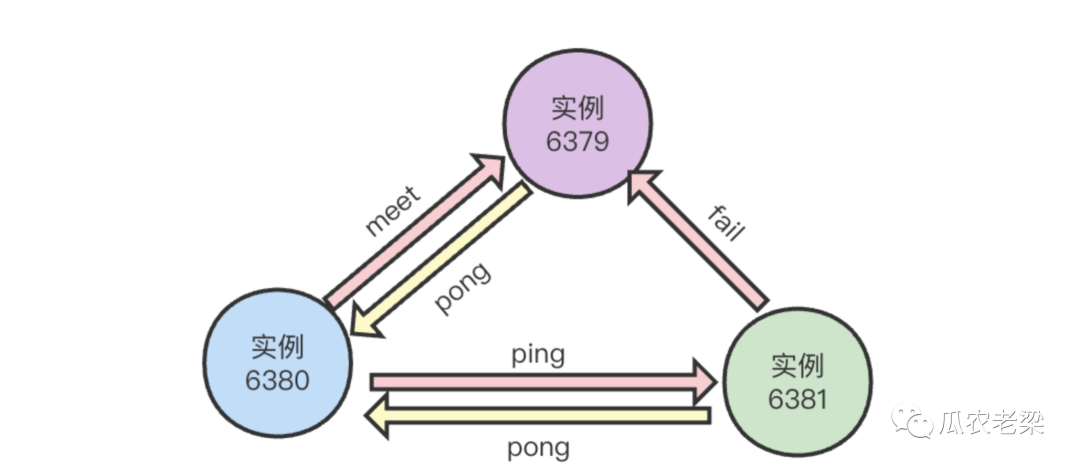

节点通信使用Gosisp协议，消息类型有：ping消息、pong消息、meet消息、b2b信息网fail消息。

MEET消息：当新节点加入时握手使用。PING消息：节点之间周期性地发送ping消息、交换状态。PONG消息：收到meet、ping消息的响应、并封装自身状态消息。FAIL消息：当节点下线时，像集群广播一个fail消息，其他节点收到会更新该节点的状态。

通信端口=节点端口+10000。

每个节点周期性的选择几个节点发送ping消息。

2.消息头格式

消息头的结构在clusterMsg中，具体属性如下：

字段

说明

简述

char sig[4]

Signature "RCmb" (Redis Cluster message bus).

信号签名

uint32_t totlen

Total length of this message

消息长度

uint16_t ver

Protocol version, currently set to 1

协议版本

uint16_t port

TCP base port number

端口信息

uint16_t type

Message type

消息类型，ping、meet、pong等

uint16_t count

Only used for some kind of messages

消息体包含的节点数量

uint64_t currentEpoch

The epoch accordingly to the sending node

发送节点的纪元（epoch）配置

uint64_t configEpoch

The config epoch if its a master,

or the last epoch advertised by its master if it is a slave

主从节点中，主节点的纪元配置

uint64_t offset

Master replication offset if node is a master

or processed replication offset if node is a slave

复制偏移量

char sender[CLUSTER_NAMELEN]

Name of the sender node

发送节点的nodeId信息

unsigned char myslots[CLUSTER_SLOTS/8]

myslots info

发送节点负责的槽位信息

char slaveof[CLUSTER_NAMELEN]

从节点的nodeId信息

char myip[NET_IP_STR_LEN]

Sender IP, if not all zeroed

发送者IP

uint16_t extensions

Number of extensions sent along with this packet

扩展信息

char notused1[30]

30 bytes reserved for future usage

保留30个字节扩展供未来使用

uint16_t pport

Sender TCP plaintext port, if base port is TLS

如果基础端口为TLS，WordPress模板TCP的明文端口

uint16_t cport

Sender TCP cluster bus port

发送者TCP集群总线端口

uint16_t flags

Sender node flags

发送节点标识，区分主从以及是否下线

unsigned char state

Cluster state from the POV of the sender

发送者角度的集群状态

unsigned char mflags[3]

Message flags: CLUSTERMSG_FLAG[012]_...

消息标识

union clusterMsgData data

消息体正文

3.消息体格式

消息体clusterMsgData结构如下：

复制union clusterMsgData { /* PING, MEET and PONG */ struct { /* Array of N clusterMsgDataGossip structures */ clusterMsgDataGossip gossip[1]; /* Extension data that can optionally be sent for ping/meet/pong * messages. We cant explicitly define them here though, since * the gossip array isnt the real length of the gossip data. */ } ping; /* FAIL */ struct { clusterMsgDataFail about; } fail; /* PUBLISH */ struct { clusterMsgDataPublish msg; } publish; /* UPDATE */ struct { clusterMsgDataUpdate nodecfg; } update; /* MODULE */ struct { clusterMsgModule msg; } module;};1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.23.24.25.26.27.28.29.30.

备注：clusterMsgDataGossip：PING, MEET and PONG采用的消息结构体，详细如下。

复制typedef struct { char nodename[CLUSTER_NAMELEN]; uint32_t ping_sent; uint32_t pong_received; char ip[NET_IP_STR_LEN]; /* IP address last time it was seen */ uint16_t port; /* base port last time it was seen */ uint16_t cport; /* cluster port last time it was seen */ uint16_t flags; /* node->flags copy */ uint16_t pport; /* plaintext-port, when base port is TLS */ uint16_t notused1;} clusterMsgDataGossip;1.2.3.4.5.6.7.8.9.10.11. nodename：节点NodeIdping_sent：最后一次向该节点发送ping消息时间pong_received：最后一次接受该节点pong消息时间ip/port/cport/flags/pport：IP端口以及节点标识三、节点选择与通信流程

1.节点通信流程

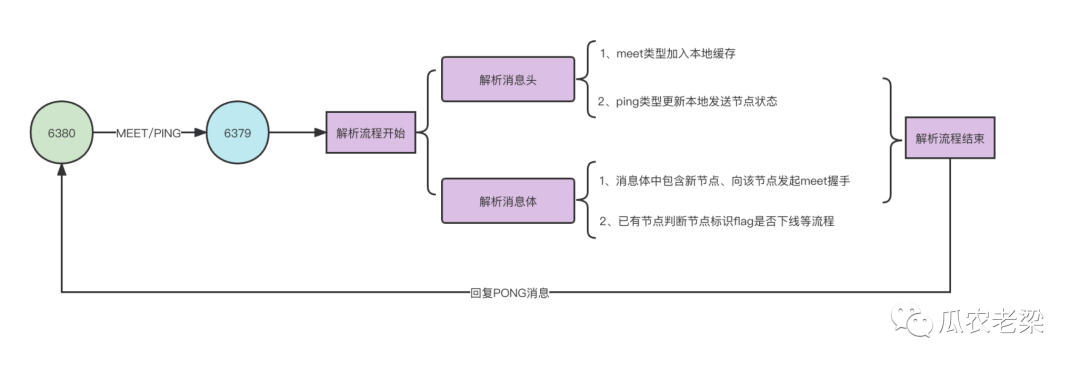

两个节点之间发送MEET/PING消息，回复PONG消息的流程如下。

2.通信节点选择

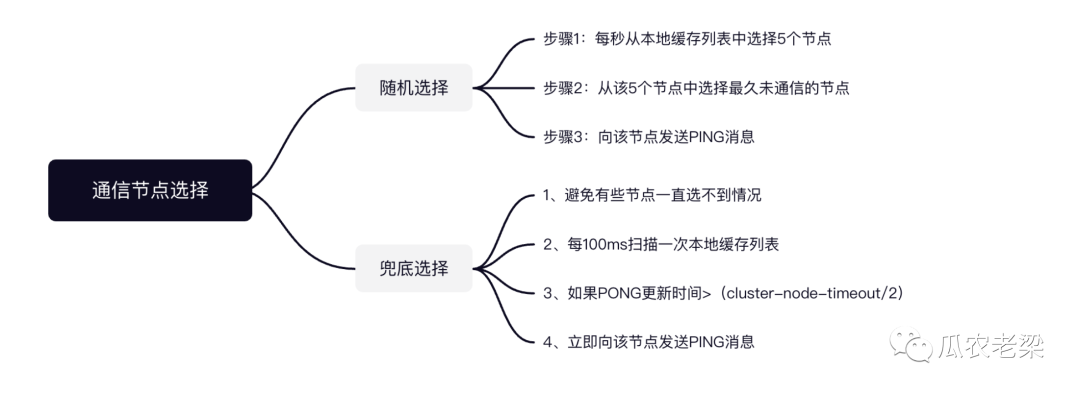

Gosisp协议PING/PONG通信时，具体选择哪个节点发起通信？

每秒从本地实例列表选择5个节点，在这5个节点中选择最久没有通信的实例，向该实例发送PING消息。

避免一些实例节点一直选不到，会有一个定时任务扫描兜底措施。

集群内部每秒10次的固定频率扫描本地缓存节点列表，也就是每100ms一次。

如果节点：PONG更新时间>（cluster-node-timeout/2）立即向该节点发送PING消息。

cluster-node-timeout是判定实例故障的心跳超时时间，默认15秒。
